一. 壓痕影像
1. 隔熱管托壓痕的表面現(xiàn)象是什么？
壓痕的表征為密度明顯低于鄰近區(qū)域的密度。
2. 它們產生的原因是什么？
在曝光前某個膠片區(qū)域局部受力嚴重。
3. 這些現(xiàn)象何時可能發(fā)生？
隔熱管托產生壓痕的主要原因在于暗袋準備過程中膠片處理的方式不當。在處理過程中，膠片某處可能被壓（夾）緊在暗袋中。掉落到暗袋上的物體同樣可能造成壓痕。
4. 如何檢驗壓痕？
直接從同一包裝盒中小心準備另一暗袋膠片，曝光并沖洗膠片，如果未見到與第一次所見一樣的瑕疵，則第一次所見的斑痕很可能就是壓痕。
5. 如何可以避免壓痕？
嚴格遵守暗室操作規(guī)范，始終小心處理膠片，隔熱管托避免對膠片施以任何類型的壓力。

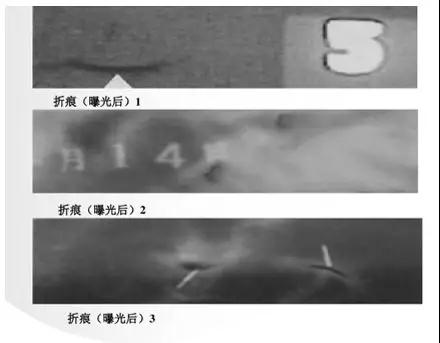

二. 曝光后折痕影像
1. 折痕（曝光后）的表面現(xiàn)象是什么？
折痕的表征為黑月牙顯示，其密度高于鄰近的膠片區(qū)域（黑度較高）。
2. 隔熱管托折痕（曝光后）產生的原因是什么？
曝光后或沖洗過程中過度（或用力）彎曲膠片都會使膠片出現(xiàn)折痕。
3. 這些現(xiàn)象何時可能發(fā)生？
折痕（曝光后）通常出現(xiàn)在卸下暗袋或洗片夾時處理膠片不當?shù)那闆r下發(fā)生。
4. 如何檢測曝光后的折痕？
將一些膠片曝光，然后有意識地將其卷曲或扭折，沖洗膠片，然后通過反射光檢驗膠片，您有可能見到一個或多個月牙狀的黑痕。
5. 如何可以避免折痕（曝光后）？
嚴格遵守暗室操作規(guī)程，隔熱管托始終小心處理膠片，特別避免手指對膠片施以任何類型的壓力。

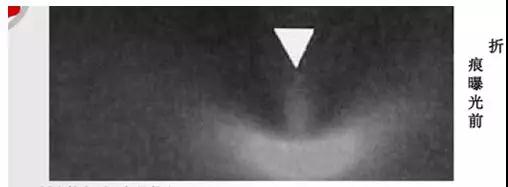

三. 曝光前折痕影像
1. 折痕的表面現(xiàn)象是什么？
折痕（曝光前）的表征為白月牙狀顯示，其密度低于鄰近的膠片區(qū)域（黑度較低）。
2. 它們產生的原因是什么？
隔熱管托曝光前彎曲膠片用力過大或過猛都會導致這種類型的折痕。
3. 這些現(xiàn)象何時可能發(fā)生？
通常出現(xiàn)在從包裝盒取出膠片或在曝光前裝入暗袋時處理不當?shù)那闆r下。
4. 如何檢驗曝光前的折痕？
有意識地將某些膠片卷曲或扭折，使其曝光，然后按正常方法沖洗。檢驗膠片，這時您可能會在膠片處理不當?shù)牡胤斤L到一些顏色較淡的折痕。
5. 如何可以避免它們？
嚴格遵守暗室操作規(guī)程，始終小心處理膠片，隔熱管托特別避免手指對膠片施以任何類型的壓力。

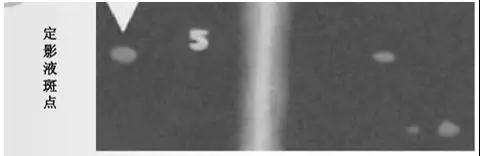

四. 定影液斑點
1. 它們的表面現(xiàn)象是什么？
由定影液產生的斑點表征為一些小白圓點，其密度較周圍膠片區(qū)域的密度低。
2. 它們產生的原因是什么？
在顯影之前，濺出的定影液滴，即使極其微量，都有可能導致產生白色斑點。
3. 這些現(xiàn)象何時可能發(fā)生？
無論何時，只要有化學污染的存在，隔熱管托都可能會發(fā)生這種現(xiàn)象。通常發(fā)生最多的是由于暗室布局不當或沖洗不小心引起。
4. 如何可以避免它們？
保證膠片裝卸區(qū)域的安全干燥清潔，不能讓定影液濺在膠片上。

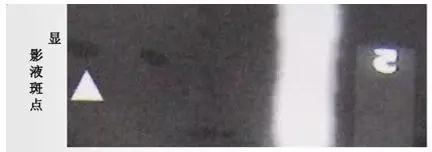

五. 顯影液斑點
1. 它們的表面現(xiàn)象是什么？
由顯現(xiàn)液產生的斑點同樣表征為一些小圓點，但是其黑度較周圍膠片區(qū)域的黑度高。
2. 它們產生的原因是什么？
在沖洗膠片之前，觸摸或顯影液濺出都可能會導致產生這種類型的斑點。
3. 這些現(xiàn)象何時可能發(fā)生？
暗室布局不當或沖洗不當都可能導致這種斑點。
4. 如何可以避免它們？
勿使任何類型的化學藥液濺出，確保隔熱管托膠片裝入區(qū)域完全干燥。

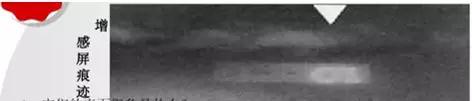

六. 增感屏痕跡
1. 它們的表面現(xiàn)象是什么？
增感屏痕跡的表征為負片上的一條暗紋，增感屏痕跡也可能表征為負片上的白色斑點。
2. 它們產生的原因是什么？
隔熱管托暗紋是由鉛箔增感屏上的深擦痕引起的，而亮斑是由鉛箔增感屏上的片狀雜質引起的。
3. 這些現(xiàn)象何時可能發(fā)生？
當鉛箔增感屏受到某種程度的擦傷或損壞時，您就會見到鉛箔增感屏上的擦痕，如果有雜質進入上面，也會產生這種現(xiàn)象。
4. 如何檢測鉛箔增感屏上的痕跡？
近距離仔細觀察鉛箔增感屏，如果發(fā)生任何損壞，隔熱管托必須進行更換。如果無法確定是否有損壞，請用新的鉛箔增感屏更換可疑的鉛箔增感屏上，然后利用膠片檢測。
5. 如何可以避免它們？
首先避免擦傷鉛箔增感屏，并始終保持工作區(qū)域的潔凈。另外，如有可能，請使用鉛封包裝的膠片形式。

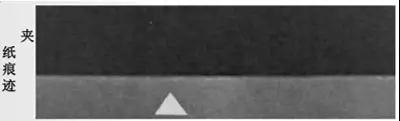

七. 夾紙痕跡
1. 它們的表面現(xiàn)象是什么？
夾紙痕跡的表征為一塊低密度區(qū)域，并幾乎覆蓋隔熱管托整張膠片。
2. 它們產生的原因是什么？
如果膠片和鉛箔增感屏之間存在一張紙，并產生了投影，則會出現(xiàn)夾紙痕跡。
3. 這些現(xiàn)象何時可能發(fā)生？
如果沒有去掉襯紙，則會發(fā)生這種情況。
4. 如何檢測夾紙痕跡？
只需在有襯紙或無襯紙兩種情況下進行曝光檢測。
5. 如何可以避免它們？
隔熱管托確保在曝光前去掉全部襯紙。

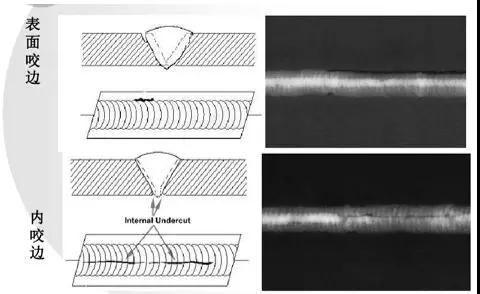

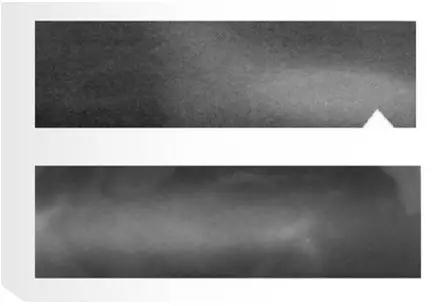

八. 咬邊影像

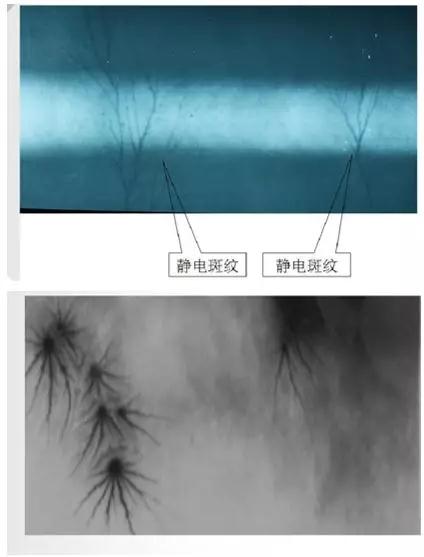

九. 靜電曝光斑點
1. 靜電曝光斑點的表面現(xiàn)象是什么？
靜電曝光斑點的表征為鋸齒狀分支黑線或不規(guī)則且密集的黑色小點。
2. 靜電曝光斑點產生的原因是什么？
靜電電荷的逸散運動導致了靜電曝光斑點。
3. 靜電曝光斑點何時發(fā)生？
在相對濕度較低（干燥）的情況下，隔熱管托從包裝盒中快速取出膠片是導致靜電曝光斑點的最常見的原因。
4. 如何檢測靜電曝光斑點？
如果您在處理膠片前拖著步子走路或梳理頭發(fā)，有時您會看到或聽到靜電放電現(xiàn)象。如果您看到沖洗的膠片有鋸齒狀線條或黑色斑點，則極有可能是出現(xiàn)了靜電曝光斑點。
5. 如何可以避免？
在相對濕度大于40%的環(huán)境下保存膠片，隔熱管托從包裝盒取出膠片時避免快速滑動或移動膠片。

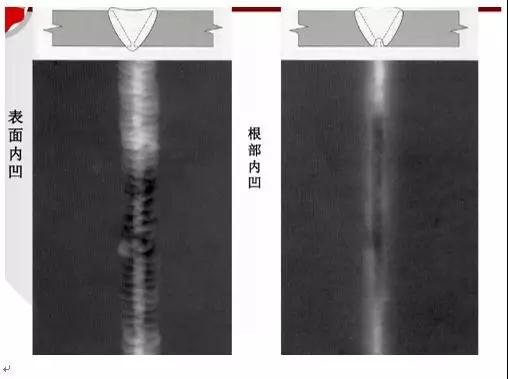

十. 內凹影像
十一. 錯口凹坑影像
滄州五森管道設備有限公司 隔熱管托
